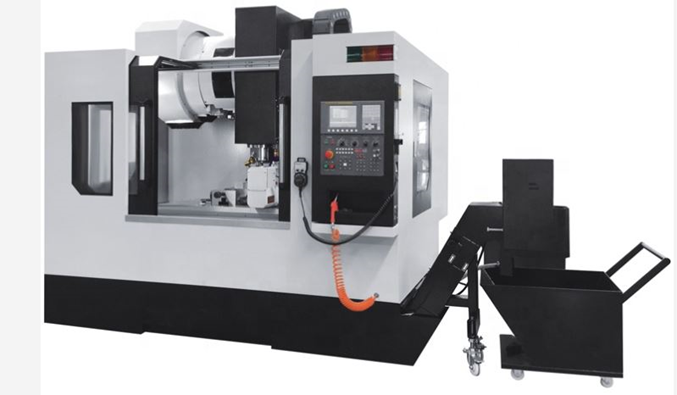

5 tengelyes TAATH Y855 megmunkálóközpont

ÚJ MEGMUNKÁLÓKÖZPONTJAINK MEGTEKINTHETŐEK, KIPRÓBÁLHATÓAK TÁTI TELEPHELYÜNKÖN.

A  munkadarab pontossága leellenőrizhető Mitutoyo Crysta Plus M776 koordináta mérőgépünkkel.

Gyártási év: 2021

MUNKAASZTAL:

Asztal méret: 1000 x 550  mm

Asztal max. terhelhetősége: 500 kg

T-hornyok mérete: 5/18/73 mm

TENGELYEK:

X mozgástartomány: 800 mm

Y mozgástartomány : 550 mm

Z mozgástartomány : 550 mm

ORSÓ:

Orsó váll távolsága az asztaltól: 150-700 mm

Oszlop távolsága az orsóközéptől: 590 mm

Orsó kúp: BT 40

Orsó fordulatszám (std): 100-8000 RPM

Orsó motor: 9 kW

AUTOMATA SZERSZÁMVÁLTÓ:

ATC típus karos 24x

MOZGÁS:

X, Y, Z gyorsjárat 48/48/36 m/min

Max. megmunkálási sebesség 10 m/min

Golyósorsó átmérő/pitch 40/16 mm

Pozicionálási pontosság +/- 0.005

Ismételt pozicionálási pontosság   +/- 0.003

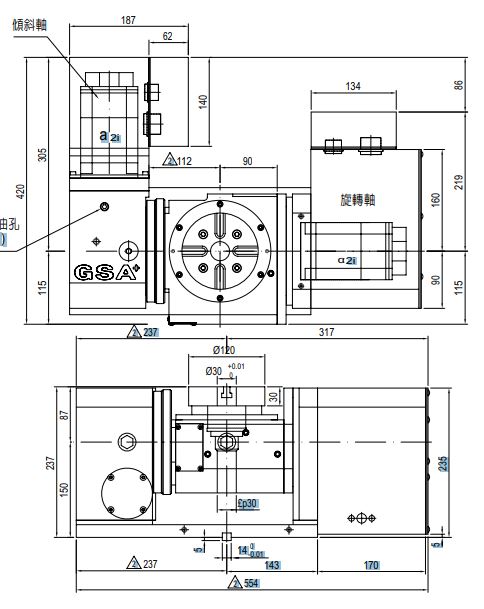

KÖRASZTAL:

Asztal átmérő     120 mm

Furat átmérő       30 mm

T horony szélesség   10mm

Max. terhelhetőség     függőleges W=20 kg

                                        vízszintes W=35 kg

Max. sugárterhelés

F=400kg

FxL=24 kg*m

FxL=30 kg*m

ÁLTALÁNOS:

Gép mérete 2700 x 2200 x 2500 mm

Gép súlya 5500 kg

A GÉP  FELSZERELTSÉGE

Siemens 840D CNC vezérlés

• ShopMill

• Magyar nyelvű menü

• X/Y/Z tengelyek: szervo motor és vezérlő

• Szervo orsó motor és vezérlő

• 24T karos típusú szerszámtár

• Teljesen zárt munkatér

• Légkondicionáló az elektromos szekrényben

• LINEAR szánvezető, mérőléc

 Garancia: A gépekre üzembehelyezéstől számított 12 hónap garanciát vállalunk.

„CE” minősítés: a gépek az Európai Unió által jóváhagyott munka-, baleset- és egészségvédelmi minősítéssel rendelkeznek.

ÁR: 125.900,- EUR + ÁFA

Opcionális:

DXF olvasó ÁR: 990,- Eur + Áfa

10 000 orsófordulat (olajhűtéssel)  3.500,- Eur + Áfa

12 000 orsófordulat (közvetlen tengelyhajtású, olajhűtéssel) 5.500,- Eur + Áfa

Orsón keresztüli hűtés (szíjhajtású főorsóhoz) 6.500,- Eur + Áfa

Orsón keresztüli hűtés (Közvetlen tengelyhajtású főorsóhoz) 9.860,- Eur + Áfa

Automata forgácskihordó és gyűjtő 2.900,- Eur + Áfa

Szerszámbemérő Renishaw TS27R (contact) 4.900,- Eur + Áfa

Renishaw OMP40-2 munkadarab bemérő- és ellenőrző taszter   6.900,- Eur + Áfa

Renishaw OMP60 munkadarab bemérő- és ellenőrző taszter   7.900,- Eur + Áfa
